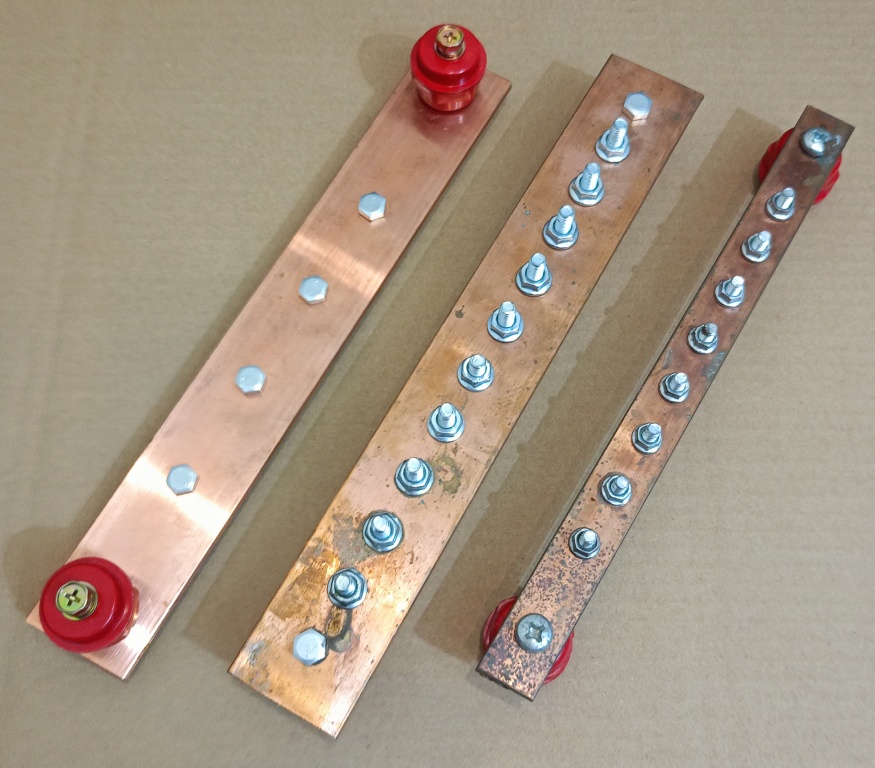

Медная шина заземления (или главная заземляющая шина, ГЗШ) — критически важный компонент для безопасности и электромагнитной совместимости любого 19-дюймового шкафа. Давайте разберем все по порядку.
Назначение и важность
Медная шина в шкафу выполняет несколько ключевых функций:
- Безопасность: Основная задача — обеспечить защитное заземление всего оборудования в шкафу (серверов, коммутаторов, БП и т.д.) для отвода токов утечки и предотвращения поражения персонала электрическим током.
- Выравнивание потенциалов: Соединяет все металлические части (дверь, боковые панели, раму шкафа, лотки) в единую систему, исключая опасную разность потенциалов между ними.
- Электромагнитная совместимость (ЭМС): Является точкой «звезды» для экранов кабелей (витой пары, коаксиалов), что снижает уровень электромагнитных помех и улучшает стабильность работы сетевого оборудования.
- Молниезащита (частично): Является элементом системы заземления для отвода наведенных токов при грозовых разрядах.
Критерии выбора медной шины для 19″ шкафа
При подборе нужно обратить внимание на следующие параметры:
- Материал и покрытие:
- Материал: Чистая медь (Cu) – лучший проводник. Иногда встречаются шины из латуни или с медным покрытием, но они уступают в проводимости и долговечности.
- Покрытие: Часто шины лудят (покрывают оловом) для защиты меди от окисления и улучшения контакта. Шины без покрытия дешевле, но со временем могут окисляться.
- Количество отверстий (полюсов):
- Стандартные варианты: 6, 10, 15, 20, 30 отверстий.
- Выбор: Берите с запасом 30-50%. Если планируете установить 10 устройств, лучше взять шину на 15-20 отверстий. Учитывайте не только оборудование, но и необходимость заземления кабельных экранов, двери шкафа и т.д.
- Сечение (размер) шины и диаметр отверстий:
- Сечение (толщина x ширина): Например, 25×3 мм, 30×4 мм. Определяет максимальный токопроводящую способность. Для большинства IT-шкафов достаточно 25×3 мм или 30×4 мм.
- Диаметр отверстий: Стандартно — под болты M6 (реже M8 или M5). Убедитесь, что у вас есть соответствующие кабельные наконечники (гильзы) и клеммы.
- Способ крепления:
- На DIN-рейку (35 мм): Самый популярный и удобный вариант. Шина легко устанавливается и снимается с помощью стандартной защелки.
- Непосредственно к раме шкафа: Через монтажные отверстия в самой шине. Менее гибкий вариант.
- В комплекте с изолирующим основанием: Основание из пластика обеспечивает электрическую изоляцию шины от корпуса шкафа (что часто требуется нормами).
- Маркировка:
- Качественные шины имеют четкую маркировку (пиктограмму заземления ⏚, иногда нумерацию отверстий), что важно для соблюдения стандартов и удобства монтажа.
- Дополнительные элементы (опционально, но желательно):
- Защитная крышка: Закрывает токоведущие части, предотвращая случайное прикосновение.
- Комплект крепежа: Болты, шайбы, граверы (пружинные шайбы) для надежного контакта.
Типичная конфигурация для стандартного телекоммуникационного/IT-шкафа
| Параметр | Рекомендуемое значение | Комментарий |
|---|---|---|
| Материал | Медь луженая (луженая) | Оптимально по цене и защите от окисления |
| Сечение | 30×4 мм или 25×3 мм | Достаточно для 99% стоечных шкафов |
| Кол-во отверстий | 15-20 | Универсальный выбор с запасом |
| Диаметр отверстий | M6 | Наиболее распространенный стандарт |
| Крепление | На DIN-рейку 35 мм | Максимальное удобство монтажа |
| Дополнения | Изолирующее основание, крышка | Повышает безопасность и эстетику |
Популярные бренды и что искать
- ABB, Legrand, Schneider Electric: Премиум-сегмент. Высокое качество, четкая маркировка, полные комплекты (с крышкой, крепежом), соответствие международным стандартам. Цена высокая.
- DKC, IEK, TDM: Средний и бюджетный сегмент. Хорошее соотношение цены и качества. Часто можно найти шины в удобной комплектации (DIN-рейка + крышка). Это самый популярный выбор для типовых проектов.
- Неизвестные производители: Могут быть дешевле, но важно проверить реальное сечение металла и качество исполнения.
Порядок установки в шкафу
- Выбор места: Обычно шина монтируется в верхней или нижней части шкафа (иногда сзади) на вертикальную DIN-рейку. Место должно быть легкодоступным для монтажа.
- Крепление: Установите DIN-рейку, если ее нет. Закрепите на ней шину (часто на изолирующем основании).
- Подключение «сверху»: К одному из центральных отверстий (обычно с маркировкой) подключается основной заземляющий проводник, идущий от контура заземления здания или главной заземляющей шины этажа. Сечение этого проводника должно соответствовать ПУЭ (обычно не менее 6-10 мм² для меди).
- Подключение «снизу»: К остальным отверстиям подключаются:
- Заземляющие проводники от каждого единицы оборудования (через клемму на корпусе устройства).
- Проводник для выравнивания потенциалов на дверь шкафа (гибкий провод).
- Экраны кабелей (при необходимости).
- Важно: Все соединения должны быть надежными. Используйте обжатые кабельные наконечники (гильзы), зубчатые шайбы (граверы) для предотвращения ослабления контакта со временем.
Частые ошибки
- Отсутствие шины и «гирляндное» заземление (когда заземляющие провода цепляются друг от друга).
- Использование алюминиевых проводов для подключения к шине. Медь с алюминием образуют гальваническую пару и окисляются. Только медь!
- Незатянутые или окислившиеся контакты — самая частая причина проблем.
- Отсутствие маркировки заземляющих проводников.
- Установка шины без изоляции на металлический корпус, если это не предусмотрено проектом (обычно корпус шкафа тоже должен быть заземлен отдельным проводником).
Вывод
Для вашего 19-дюймового шкафа лучшим выбором будет луженая медная шина сечением 30×4 мм на 15-20 отверстий M6, с креплением на DIN-рейку и желательно с защитной крышкой. Это универсальное, безопасное и удобное решение, которое обеспечит правильное заземление всего оборудования на долгие годы.
Перед монтажом обязательно ознакомьтесь с разделом 1.7 Правил Устройства Электроустановок (ПУЭ) и требованиями местных нормативных документов, так как от правильности заземления зависит жизнь людей и сохранность оборудования.
