Лестничные лотки для кабельных трасс: преимущества и особенности выбора
Лестничные лотки — это оптимальное решение для прокладки силовых кабелей в промышленных и инфраструктурных объектах. В отличие от перфорированных или сетчатых аналогов, кабельные лестничные лотки обеспечивают максимальную несущую способность, эффективное охлаждение кабелей и простоту обслуживания трассы на всех этапах эксплуатации.
Основные преимущества лестничных лотков
При выборе кабеленесущих систем важно учитывать нагрузки, условия монтажа и требования к долговечности. Лестничные лотки обладают рядом ключевых преимуществ:
1. Высокая несущая способность
Конструкция лестничного лотка состоит из двух продольных лонжеронов и поперечин, что позволяет выдерживать значительные весовые нагрузки. Это делает кабельные лотки лестничного типа незаменимыми при прокладке тяжелых силовых кабелей. Допустимое расстояние между точками опоры достигает 6–10 метров без риска провисания.
2. Эффективная вентиляция кабелей
Открытая конструкция дна обеспечивает естественную циркуляцию воздуха. Для силовых линий это критически важно: лестничные лотки предотвращают перегрев кабелей, сохраняя их пропускную способность и продлевая срок службы изоляции.
3. Удобство монтажа и обслуживания
Монтаж лестничных лотков выполняется быстро благодаря простой фиксации кабелей хомутами или стяжками. Открытая структура позволяет легко добавлять новые линии, заменять кабели и проводить ревизию трассы без демонтажа соседних элементов.
4. Гибкость при построении трасс
Широкий ассортимент фасонных изделий — повороты, спуски, Т- и Х-образные ответвления — позволяет создавать кабельные трассы любой сложности: горизонтальные, вертикальные, наклонные.
5. Экономическая эффективность
При высоких нагрузках кабельные лестничные лотки оказываются более рентабельными, чем усиленные перфорированные или листовые системы, за счет оптимальной металлоемкости и снижения затрат на крепеж.

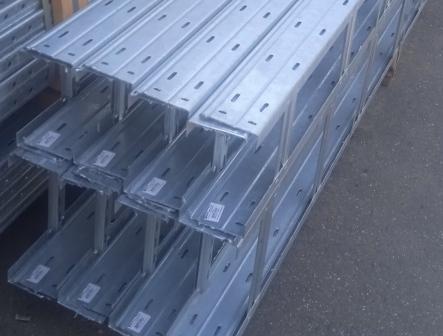

Конструктивные особенности лестничных лотков
Лестничный кабельный лоток состоит из двух продольных направляющих (лонжеронов) и поперечных перекладин («ступеней»). Стандартный шаг поперечин составляет 250–500 мм, что обеспечивает высокую жесткость при умеренном весе конструкции.
Варианты исполнения:
- С перфорированными или неперфорированными боковинами — перфорация упрощает крепление и снижает массу.
- С крышками — для защиты от пыли, влаги и дополнительной эстетики трассы.
Материалы и защита от коррозии:
- Горячеоцинкованная сталь — для стандартных условий эксплуатации.
- Нержавеющая сталь — для агрессивных сред.
- Полимерное покрытие — для повышенной антикоррозионной стойкости.
Сравнение лестничных и сетчатых лотков
Чтобы понять, какой тип кабельного лотка лучше подходит для вашего проекта, важно учитывать специфику нагрузок и условия прокладки:
| Характеристика | Лестничный лоток | Сетчатый (проволочный) лоток |
|---|---|---|
| Несущая способность | Максимальная — для тяжелых силовых кабелей | Средняя — для легких кабелей и слаботочных систем |
| Вентиляция | Отличная (открытое дно) | Отличная (сетчатая структура) |
| Гибкость трассы | Ниже, требуется больше фасонных элементов | Высокая, легко адаптируется под сложную геометрию |
| Вес конструкции | Больше | Меньше |
| Типичное применение | Промышленные предприятия, электростанции, энергетика | Офисы, серверные, торговые центры, подвесные потолки |
Как выбрать лестничные лотки: рекомендации
При выборе кабельных лестничных лотков рекомендуется обращать внимание на следующие параметры:
- Тип нагрузки — статическая или динамическая, вес кабелей.
- Условия эксплуатации — коррозионная активность среды, необходимость защиты от пыли и влаги.
- Длина пролетов — расстояние между точками опоры влияет на требуемую жесткость лотка.
- Совместимость с аксессуарами — наличие крепежа, соединителей, фасонных элементов и крышек от одного производителя упрощает монтаж и повышает надежность системы.
Заключение
Лестничные лотки — это стандарт для промышленной энергетики и объектов с высокими требованиями к надежности кабельных трасс. Если ваша задача — проложить тяжелые силовые кабели с возможностью удобного обслуживания и соблюдением тепловых режимов, лестничный кабельный лоток станет наиболее правильным выбором.
Для проектов, где приоритетны легкость, скорость монтажа и гибкость при прокладке слаботочных или телекоммуникационных кабелей, стоит рассмотреть сетчатые лотки. Однако при работе с силовыми линиями и в промышленных условиях именно лестничные лотки обеспечивают требуемый запас прочности и долговечность кабельной системы.
